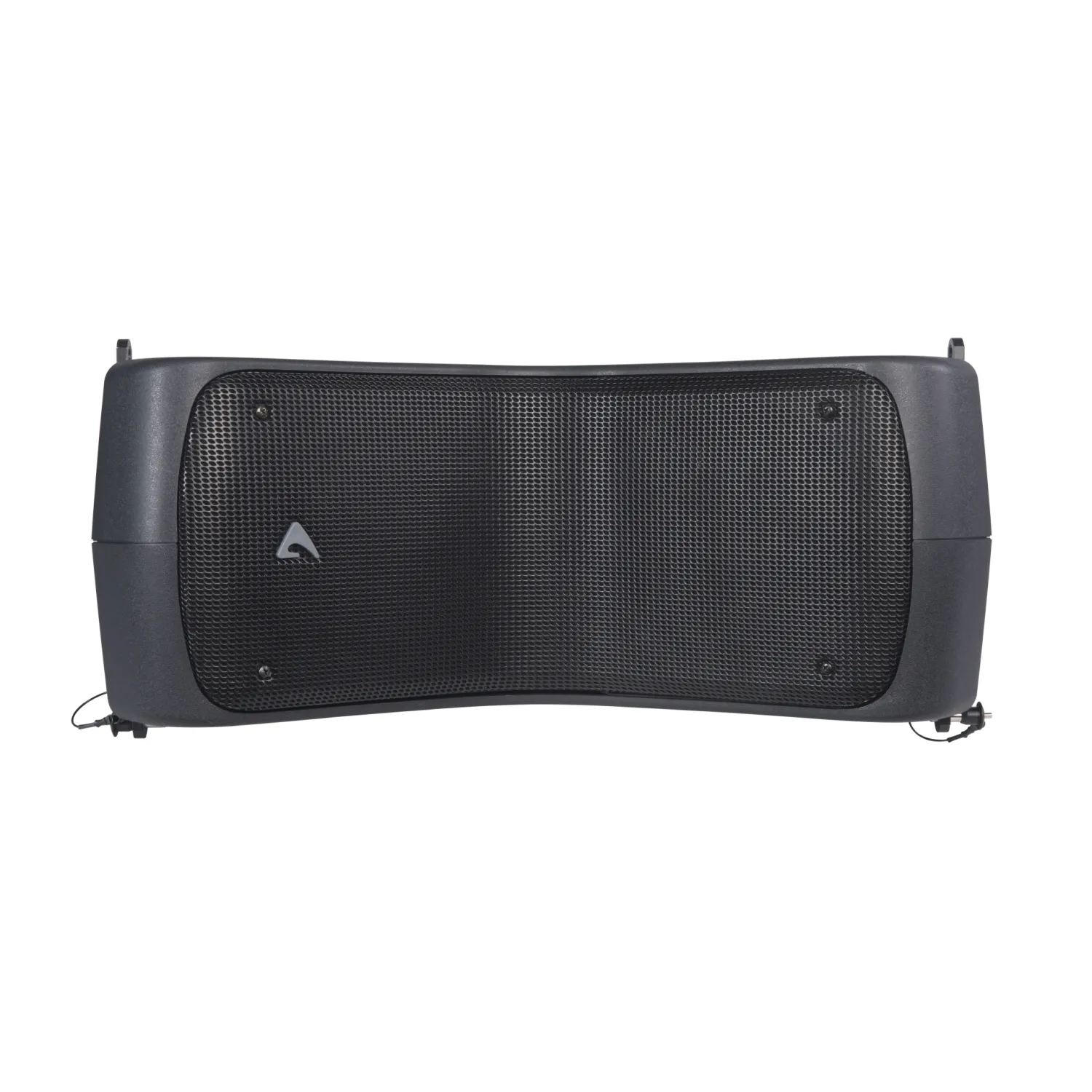

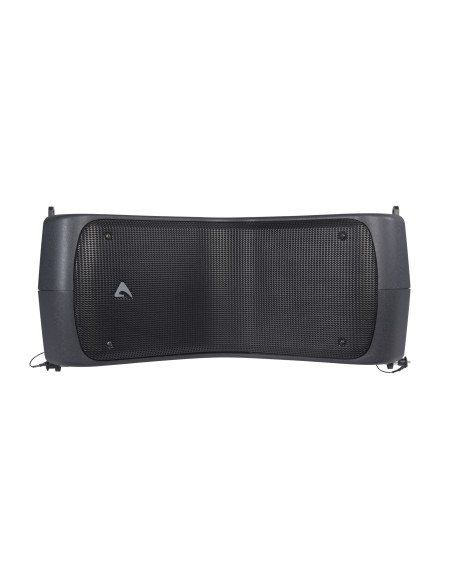

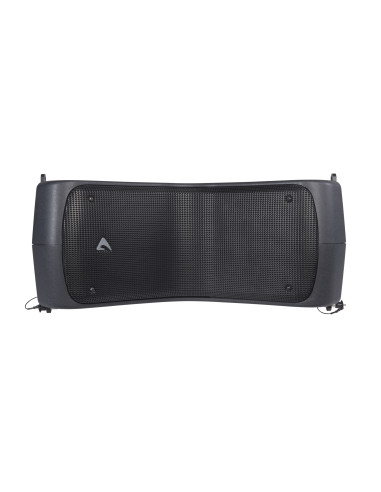

Sistema Line Array Autoamplificado Axiom AX800A CORE DSP 2x8"

TRANSDUCTORES

El rango de alta frecuencia del AX800A se reproduce mediante un motor de compresión con diafragma de titanio de baja distorsión y bobina móvil de borde, cargado mediante una guía de onda de línea de transmisión acústica que proporciona frecuencias altas con un sonido detallado y natural. El diafragma de alta frecuencia excepcionalmente ligero se beneficia de una resonancia mecánica muy baja que está fuera de la banda de paso, lo que permite la implementación de un punto de cruce relativamente bajo de 900 Hz.

Los dos woofers de 8" empleados en la reproducción del rango medio-bajo están equipados con conos muy ligeros para garantizar una respuesta rápida en frecuencias graves y medias-graves. Están cargados por un nuevo diseño de línea de transmisión aerodinámico que resulta en una reproducción limpia de medios-graves, un comportamiento cardioide natural y contribuye a la ventilación de la etapa del amplificador. La carga de la línea de transmisión minimiza las resonancias del gabinete y elimina el sonido "cuadrado" de medios-graves que se obtiene comúnmente en los gabinetes bass-reflex convencionales.

CONCEPTO DEL SISTEMA Y RENDIMIENTO SÓNICO

El AX800A ofrece un enfoque simple pero innovador para el diseño de elementos de arreglo lineal. El concepto simple de la configuración simétrica de la unidad de control WTW se implementa eficazmente para minimizar los efectos de los posibles fenómenos de haz que surgen de los woofers alrededor de la frecuencia de cruce. La orientación y la separación precisa de los woofers también minimizan las interferencias entre ellos, mientras que el uso de un filtro de poliuretano mecánico-acústico reduce aún más el haz de medios.

El enfoque del filtro de cruce se basa en la técnica de "Potencia Constante". Gracias a una combinación de fases particular entre las dos vías alrededor de la frecuencia de cruce, este enfoque puede proporcionar una cobertura horizontal muy estable y una imagen sonora fuera de eje muy estable, minimizando también los efectos no deseados alrededor de la frecuencia de cruce. La aplicación adicional de técnicas de linealización de fase, combinadas con el cruce de potencia constante, produce una respuesta de fase lineal y una respuesta temporal coherente. Esto permite una percepción natural de los instrumentos acústicos y las voces, y una mayor profundidad de la imagen sonora.

CONSTRUCCIÓN:

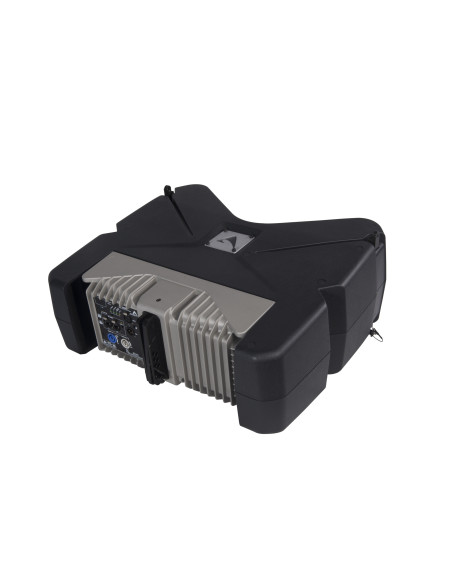

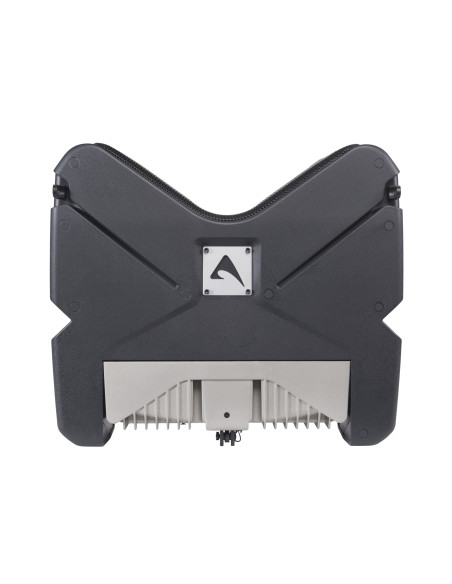

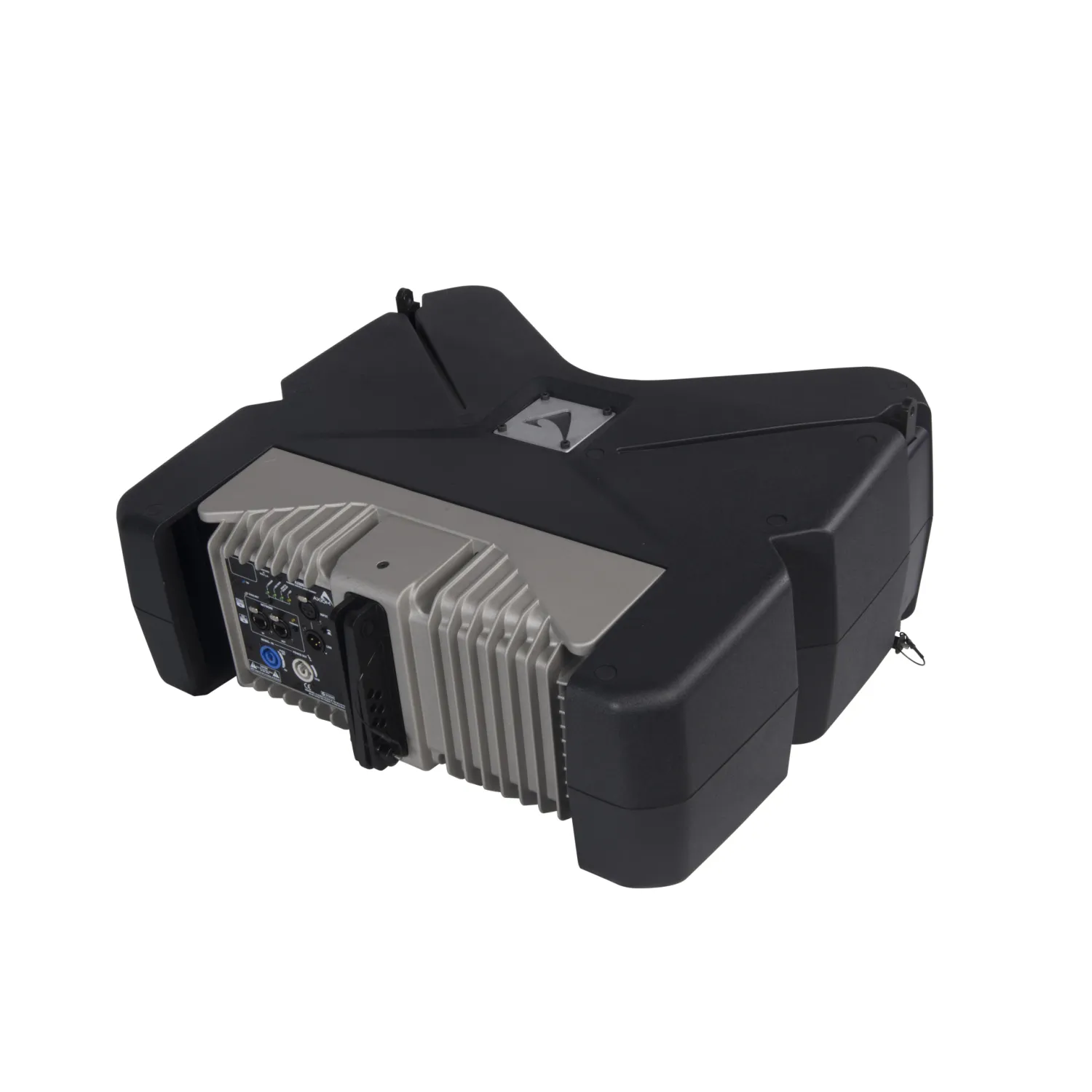

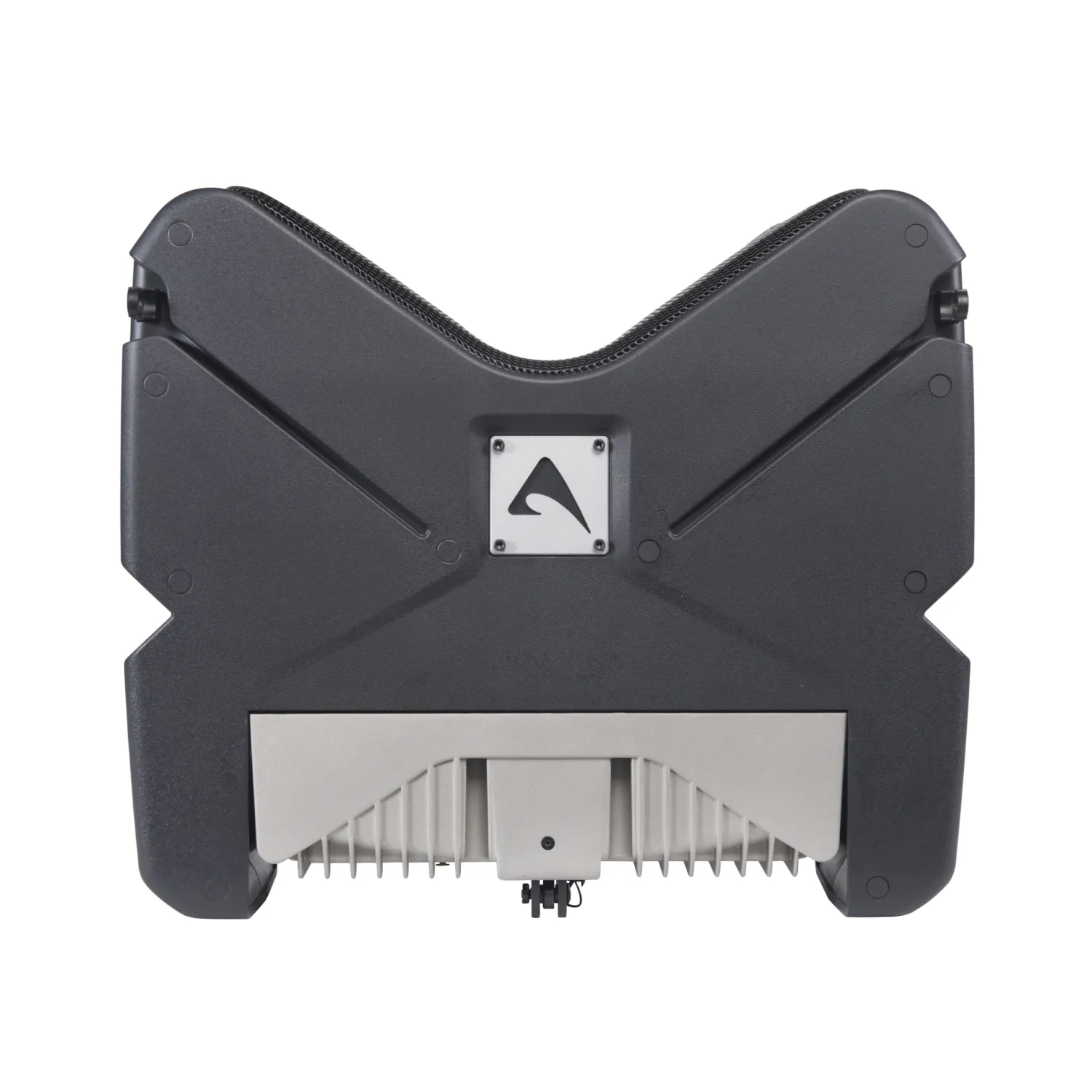

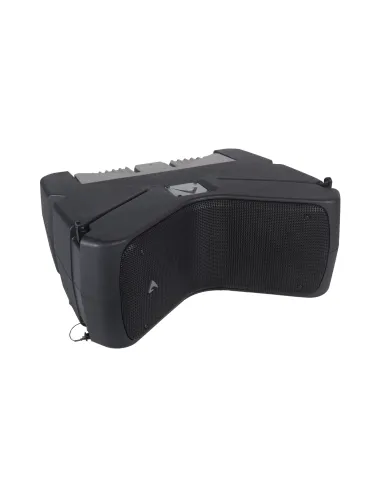

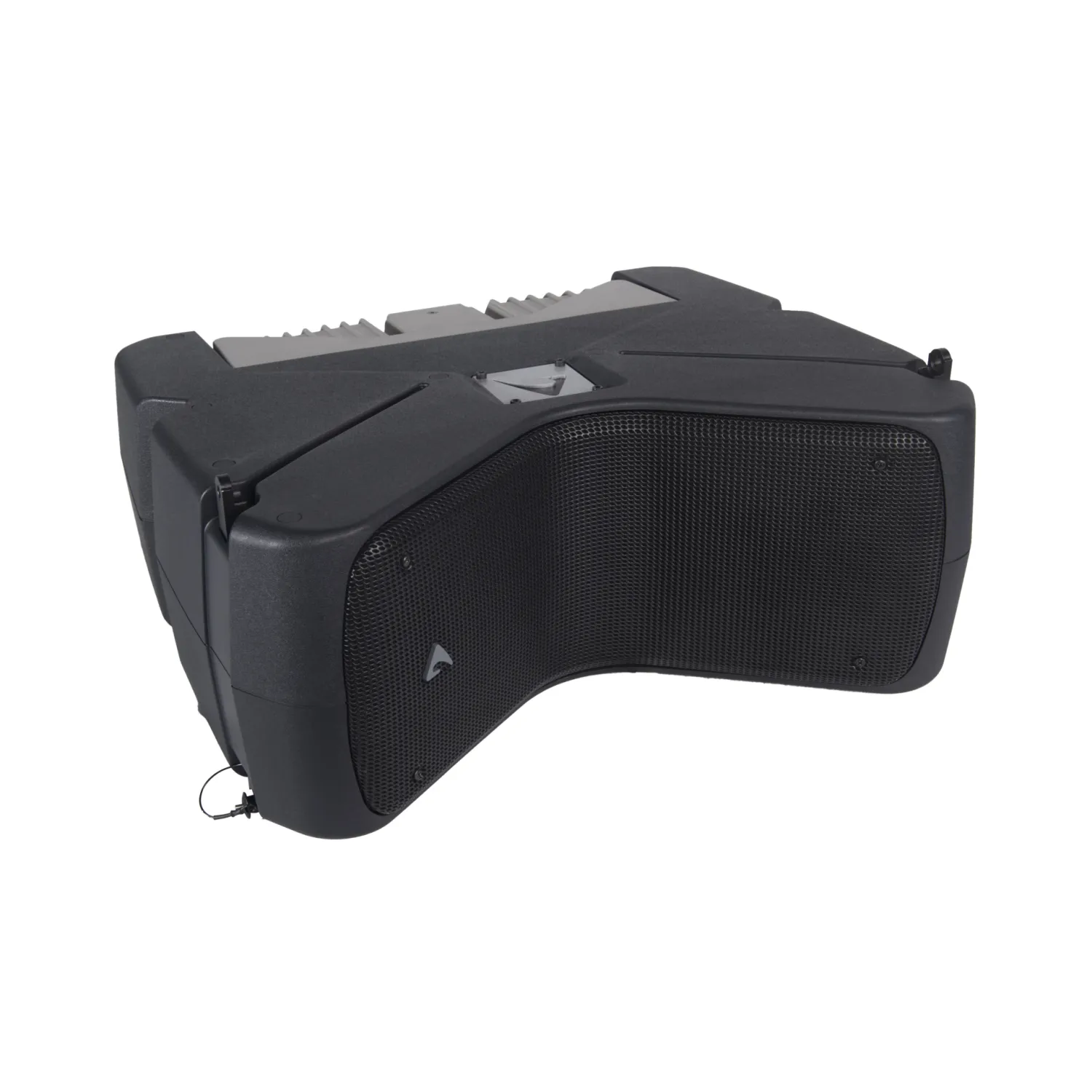

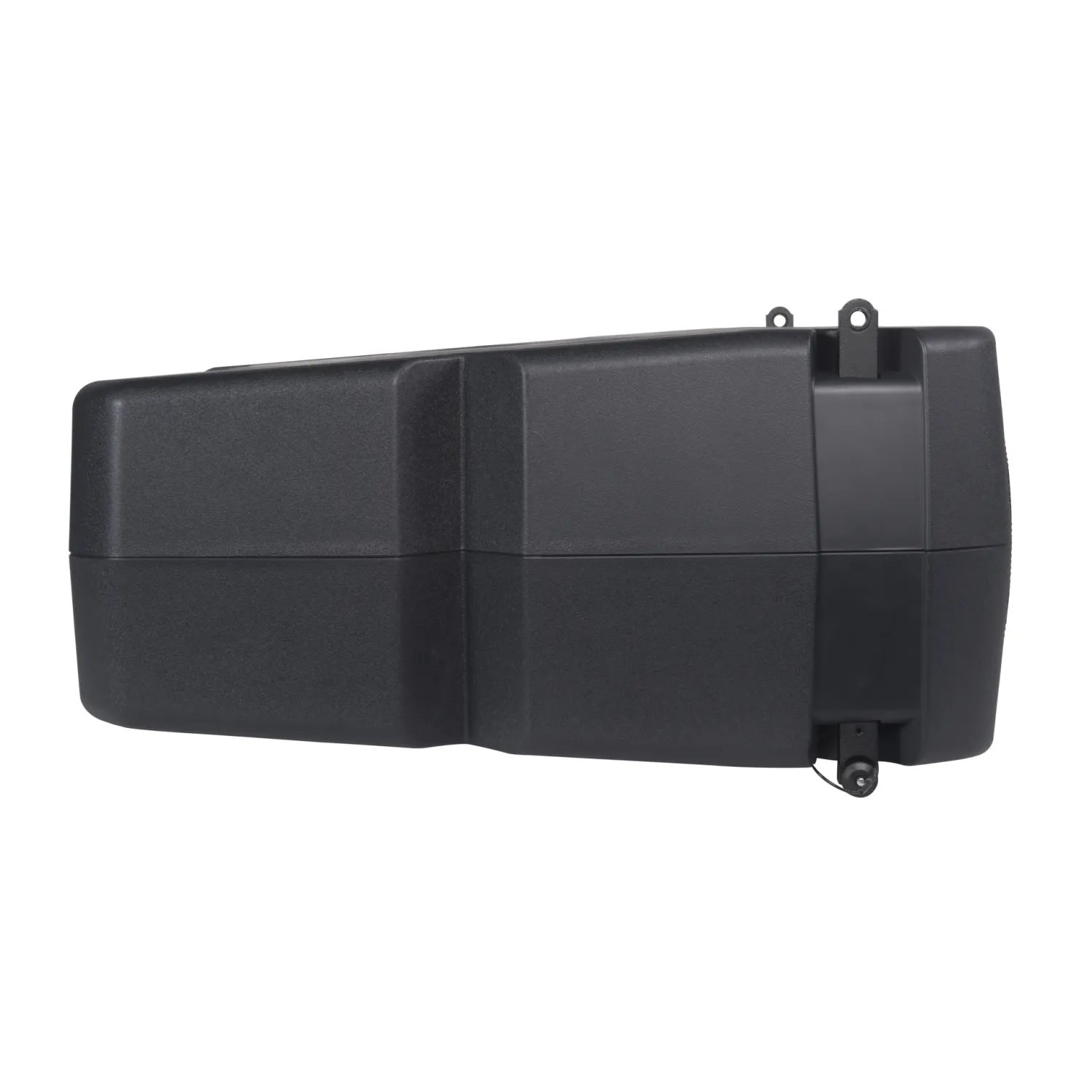

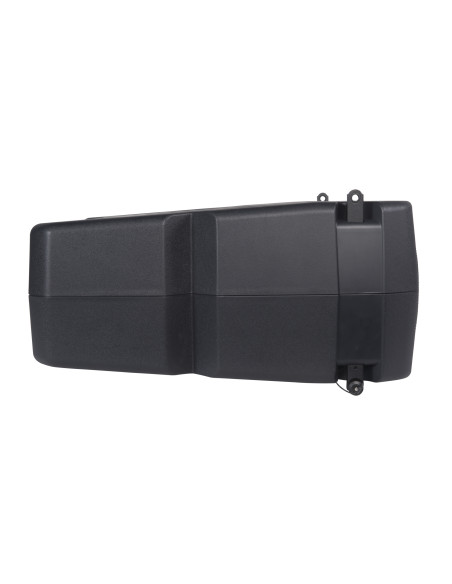

La caja del AX800A, de dos piezas, está fabricada en polipropileno estructuralmente rígido, con nervaduras internas que eliminan por completo las resonancias del gabinete y proporcionan una carga trasera precisa de la línea de transmisión a los dos woofers de 8" sin necesidad de paneles internos adicionales. Esta construcción da como resultado una caja muy resistente, ligera y acústicamente neutra, que permite integrar completamente los herrajes de montaje, facilitando su transporte y uso, además de ofrecer una buena protección contra condiciones ambientales adversas. La ubicación del módulo amplificador entre las salidas de los dos conductos traseros proporciona un nivel adicional de refrigeración.

AMPLIFICADOR DE POTENCIA:

El AX800A está alimentado por un módulo de potencia digital SERIE DA, una nueva generación de amplificadores de potencia CLASE D con SMPS. La innovadora tecnología empleada en estos amplificadores ofrece un rendimiento de alta gama, como una definición de sonido superior en cualquier frecuencia de audio, una dinámica muy alta incluso para señales de bajo nivel y una distorsión muy baja incluso a máxima potencia. Esta calidad de sonido superior es comparable a la de los sistemas analógicos de clase AB de gama alta, mientras que el módulo DA ofrece un rango dinámico más amplio, un tamaño muy compacto, un peso ligero y una eficiencia superior al 90 %.

La potencia de salida está optimizada específicamente para los altavoces, lo que garantiza una transferencia de potencia eficiente. La sección de graves produce 900 vatios, mientras que el motor de compresión de agudos dispone de 300 vatios.

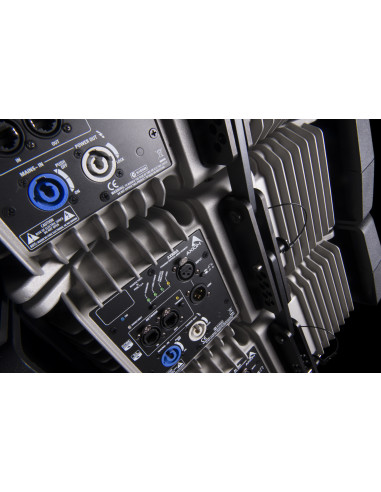

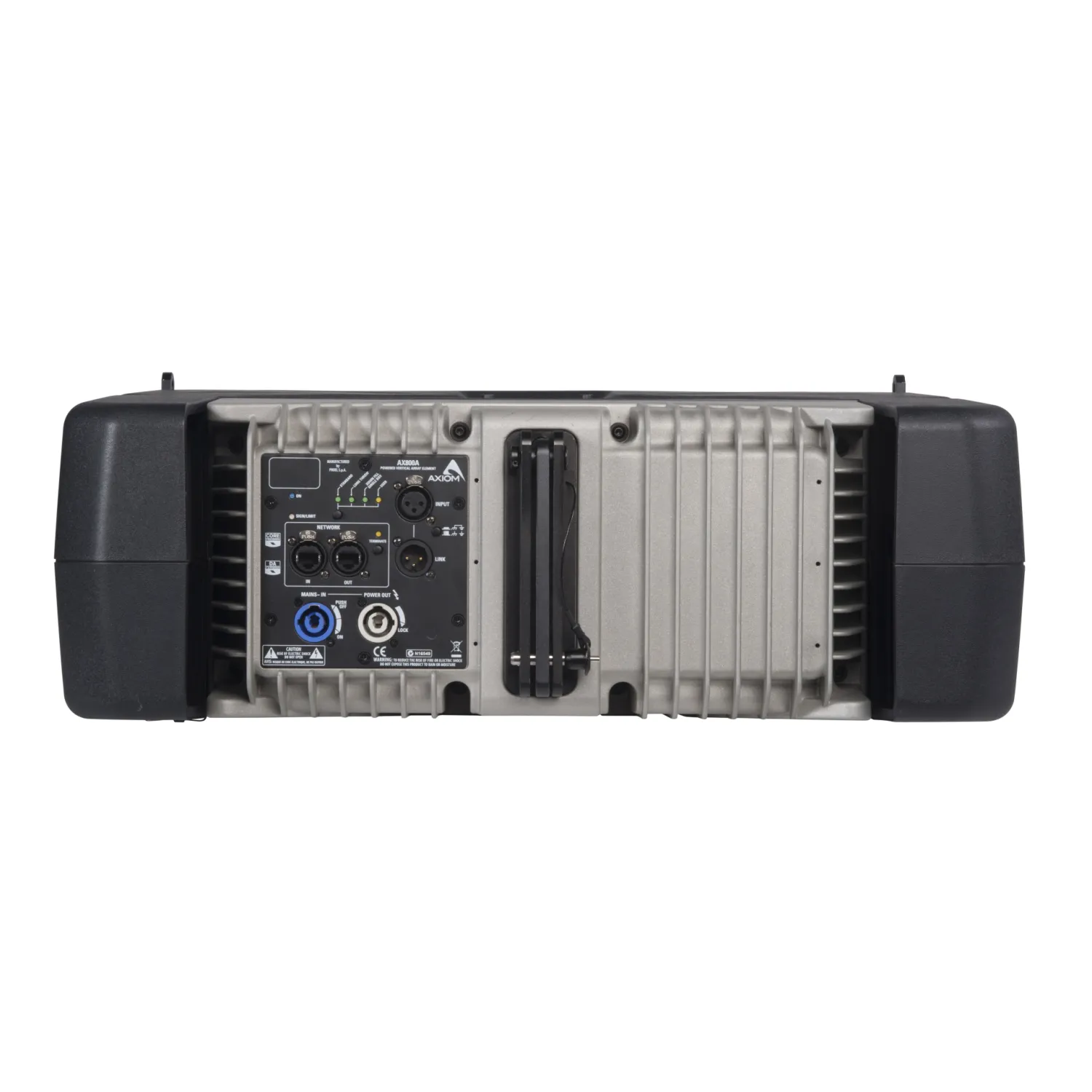

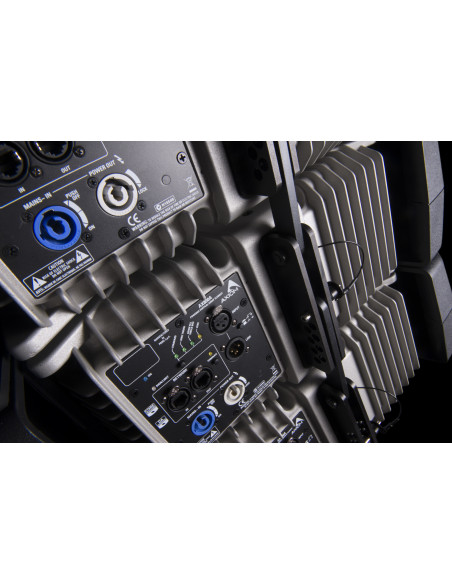

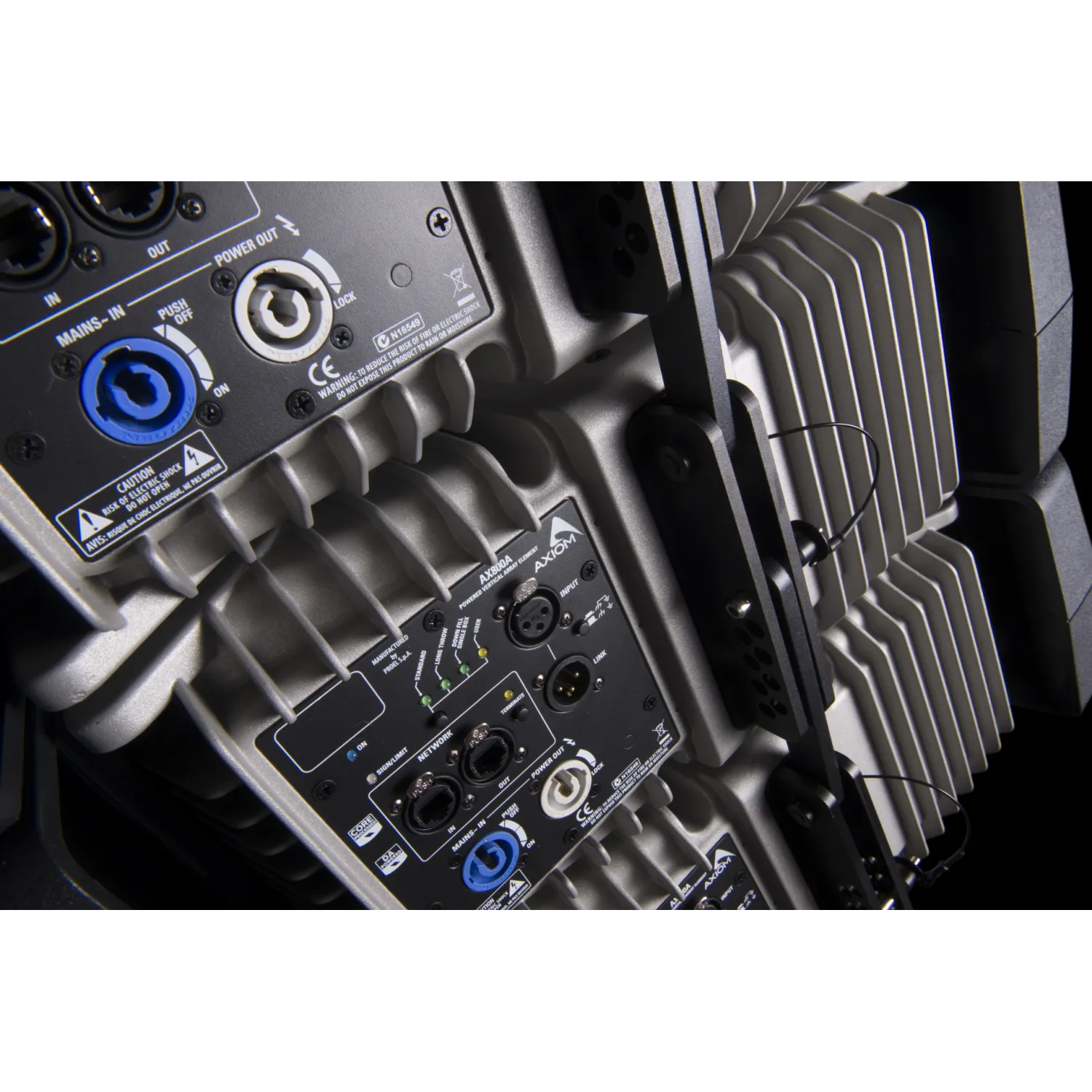

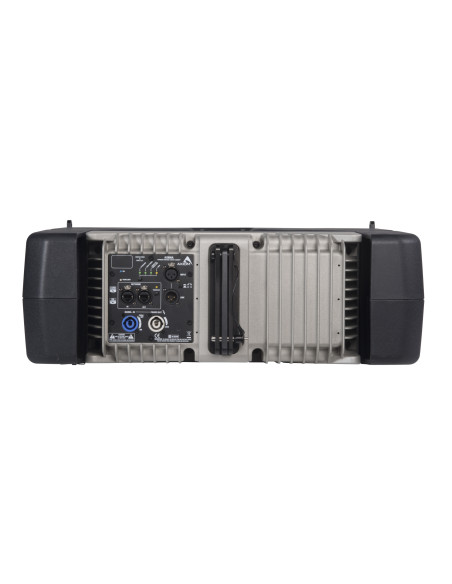

Las conexiones de entrada y enlace se realizan mediante conectores XLR balanceados de 3 pines, y se incluye un interruptor de toma de tierra para un funcionamiento sin zumbidos. La alimentación de red se conecta mediante un conector Neutrik PowerCON con bloqueo, y un conector de salida de alimentación permite conectar la alimentación de red a otros altavoces AX800A.

PROCESAMIENTO DE SEÑAL

El procesamiento del sistema se basa en la plataforma CORE DSP diseñada por los Laboratorios de I+D de PROEL, utilizando uno de los dispositivos SHARC DSP más avanzados disponibles para aplicaciones de audio. Cuenta con una resolución de punto flotante de 40 bits y 96 kHz y convertidores AD/DA de 24 bits de alta calidad para una integridad de señal perfecta, un rango dinámico superior a 110 dB y un rendimiento sonoro superior. Gracias a su enorme potencia de procesamiento, la plataforma CORE es capaz de proporcionar los algoritmos más sofisticados para el procesamiento de altavoces, junto con completas capacidades de control remoto y conexión en red.

El software de control PRONET, que funciona con un protocolo de red sólido y fiable basado en CANBUS, proporciona una interfaz intuitiva para el control remoto de todo el sistema de audio a través de los conectores etherCON RJ45 del panel trasero, con la posibilidad de ecualizar y retardar dispositivos individuales, así como de configurar parámetros de protección del controlador y supervisar el estado del amplificador.

Se proporcionan cuatro ajustes preestablecidos de DSP de fábrica para cuando los gabinetes AX800A no están conectados a una red, y permiten una configuración rápida y simple: Estándar, para uso general de arreglos de hasta cuatro gabinetes; Long Throw, para arreglos más largos que requieren proyección adicional a distancia; Downfill / Single Box, para aplicaciones de campo cercano tales como rellenos de borde de escenario y debajo de arreglos lineales más grandes como downfills; y Usuario, que permite diseñar parámetros personalizados en PRONET y recuperarlos para situaciones específicas cuando está fuera de línea.

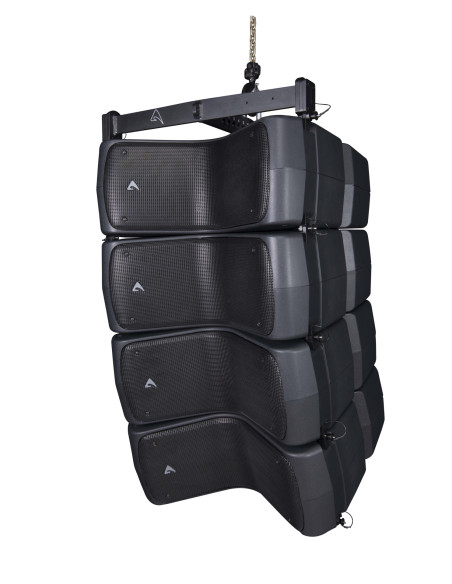

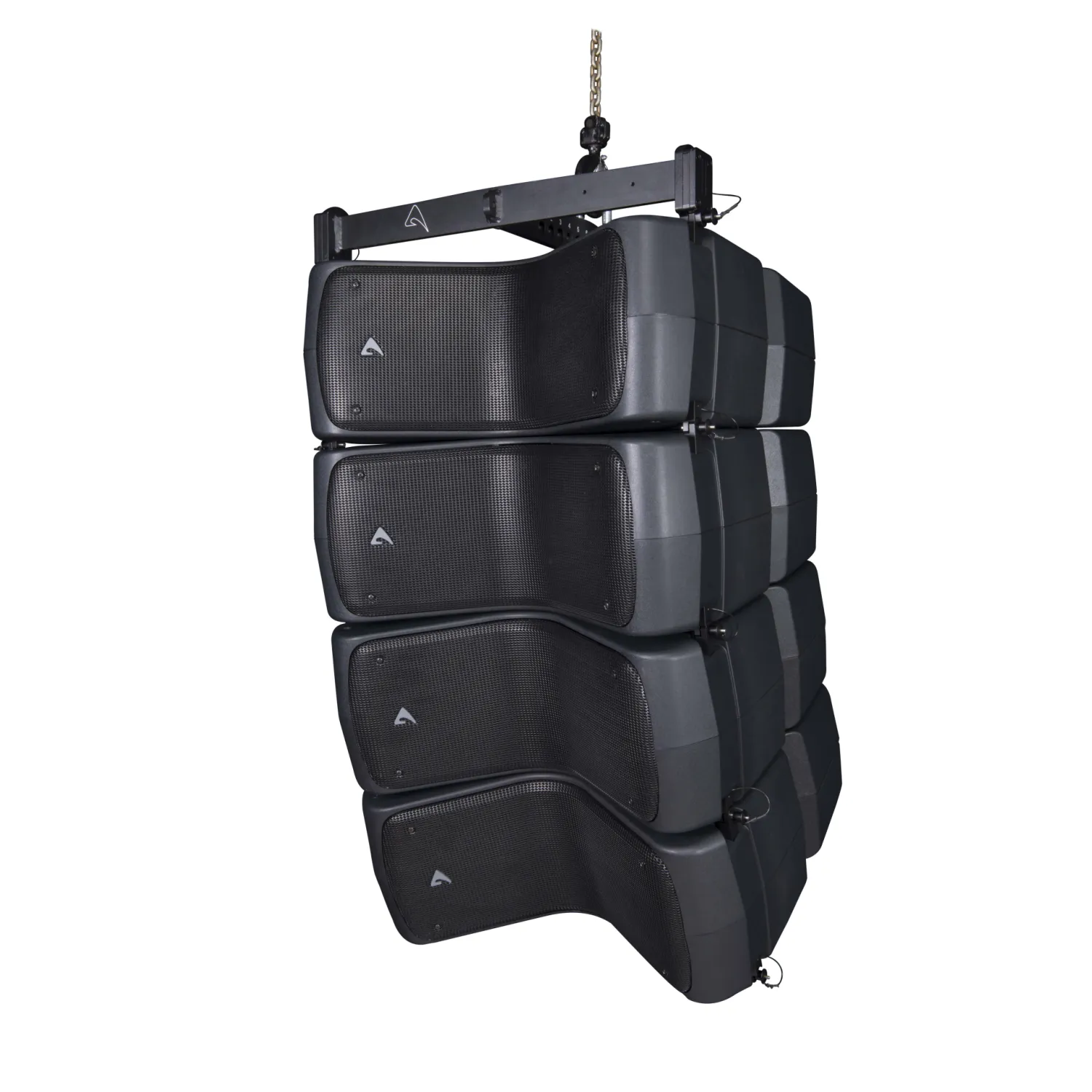

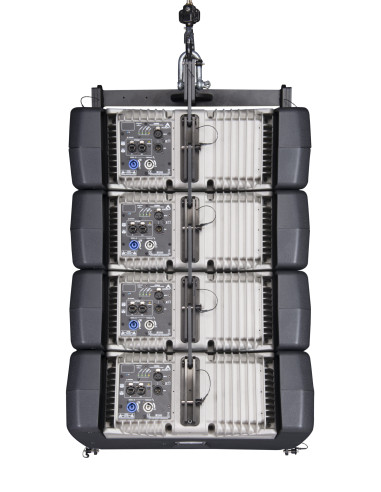

El AX800A incorpora herrajes de suspensión como parte integral del gabinete, lo que permite una suspensión rápida e intuitiva desde un único punto de suspensión, tanto en aplicaciones móviles como fijas, con una excelente capacidad de carga. Consiste en un sistema de suspensión frontal compuesto por dos estructuras de aluminio de enlace rápido, conectadas en la parte superior a la barra de suspensión KPTAX800 mediante pasadores de suspensión de liberación rápida, y en la parte inferior al gabinete contiguo, también mediante pasadores de suspensión de liberación rápida. La

barra de suspensión KPTAX800 soporta una columna de hasta cuatro gabinetes de profundidad mediante un único punto de suspensión. Los ángulos entre gabinetes se ajustan mediante los enlaces traseros del gabinete en incrementos de 0,5°, de 0° a 7,5°.

CARACTERÍSTICAS PRINCIPALES

• Elemento de arreglo lineal bidireccional activo

• Caja moldeada compacta y ligera

• Configuración de controlador WTW

• Dos woofers de 8”, controlador de compresión de HF de 1,4”

• Controlador de compresión de gran formato, alta calidad y baja distorsión con

diafragma de titanio y nuevo diseño de suspensión

• Control de filtro acústico para una cobertura horizontal amplia y estable de 100°

• Diseño de cruce de fase lineal y potencia constante

• Diseño de carga trasera de línea de transmisión aerodinámica que da como resultado una reproducción limpia de medios graves, un comportamiento cardioide natural y una refrigeración ventilada de la etapa del amplificador

• Dispositivo de formación de onda de proyección de HF de línea de transmisión de sonido natural

• Procesamiento CORE de punto flotante de 96 KHz/40 bits con control remoto PRONET

• Preajustes optimizados para arreglos

• Módulo amplificador de clase D con SMPS

• Sistema de aparejo fácil de usar
